Transistor sebagai Saklar
Aplikasi transistor tidak
hanya dibatasi pada penguatan sinyal saja. Tetapi dapat juga diaplikasikan
sebagai sebuah saklar (switch) pada
peralatan kontrol. Saat transistor berada dalam kondisi saturasi, berarti
transistor tersebut merupakan saklar tertutup dari kolektor ke emitor. Jika
transistor tersumbat (cut off)
berarti transistor seperti sebuah saklar yang terbuka yang dijelaskan pada Gambar 2.21.
Transistor memiliki kurva karakteristik input, output dan
transfer, yang paling umum digunakan adalah kurva karakteristik output. Pada
saat transistor digunakan sebagai saklar, maka daerah yang digunakan pada kurva
karakteristik ialah daerah "cut-off" dan daerah "saturasi”. Fungsi transistor sebagai saklar dapat dilihat
pada Gambar 2.21.

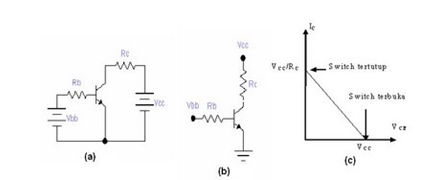

Gambar 2.21 Transistor Sebagai Saklar
Keterangan Gambar 2.21 :
a) Rangkaian Transistor sebagai Penyaklar
b) Penggambaran Transistor yang Lazim
c) Garis Beban DC
Untuk
mencari nilai resistor pada pin basis maka menggunakan persamaan sebagai
berikut :
dimana:
Ib = Arus pada basis
IC = Arus colector
Hfe = Dc Current gain
sehingga diperoleh :
Gambar
(a) menjelaskan
karakteristik transistor sebagai saklar. Pada saat VBB atau VS (tegangan
sumber) yang masuk melalui RB negatif, maka sambungan basis-emitor mendapat bias
mundur dan mengakibatkan transistor menjadi cut off sehingga secara ideal tidak
ada arus kolektor yang mengalir. Hal ini juga terjadi bila VS sama dengan nol.
Jika VS positif dan lebih besar dari turn-on
voltage, maka sambungan basis-emitor akan mendapat bias maju. Pada saat VS
mencapai tegangan sesuai dengan tegangan minimal kaki basis, transistor akan
aktif, dan jika dinaikkan terus transistor akan mengalami kejenuhan/saturasi.
Dalam kondisi ini secara ideal besarnya VCE sama dengan nol dan dalam kondisi
jenuh, penambahan VS tidak akan berpengaruh lagi pada nilai VCE. Berdasarkan
prinsip kerja tersebut, maka switching transistor
dapat digunakan sebagai pengemudi aliran arus listrik untuk mengendalikan
motor.
